后處理

與大多數(shù)可用的后處理解決方案兼容。

自動混合
篩接和灌裝
半手動卸載
快速冷卻
外部存儲罐

冷卻時間

無快速冷卻： 14h***

無快速冷卻： 48
h* 快速冷卻：n.一。

強項（PA12）

VX200 HSS
方法：ISO 527–2：93=1A

彈性模塊 （XY）： 1716 MPa
彈性模塊 （Z）： 1725 MPa
張力 （XY）： 52 MPa
拉伸強度 （Z）： 46 MPa
在中斷時延長 （XY）：10
在中斷時延長 （Z）： 5

MJF 4200
方法： ASTM D3418

電子模組 （XY）： 1700 MPa
楊的模組 （Z）： 1800 MPa
緊張強度 （XY）： 48 MPa
緊張強度 （Z）：48 MPa
在中斷時延長（XY）： 20
在中斷時拉長 （Z）： 15

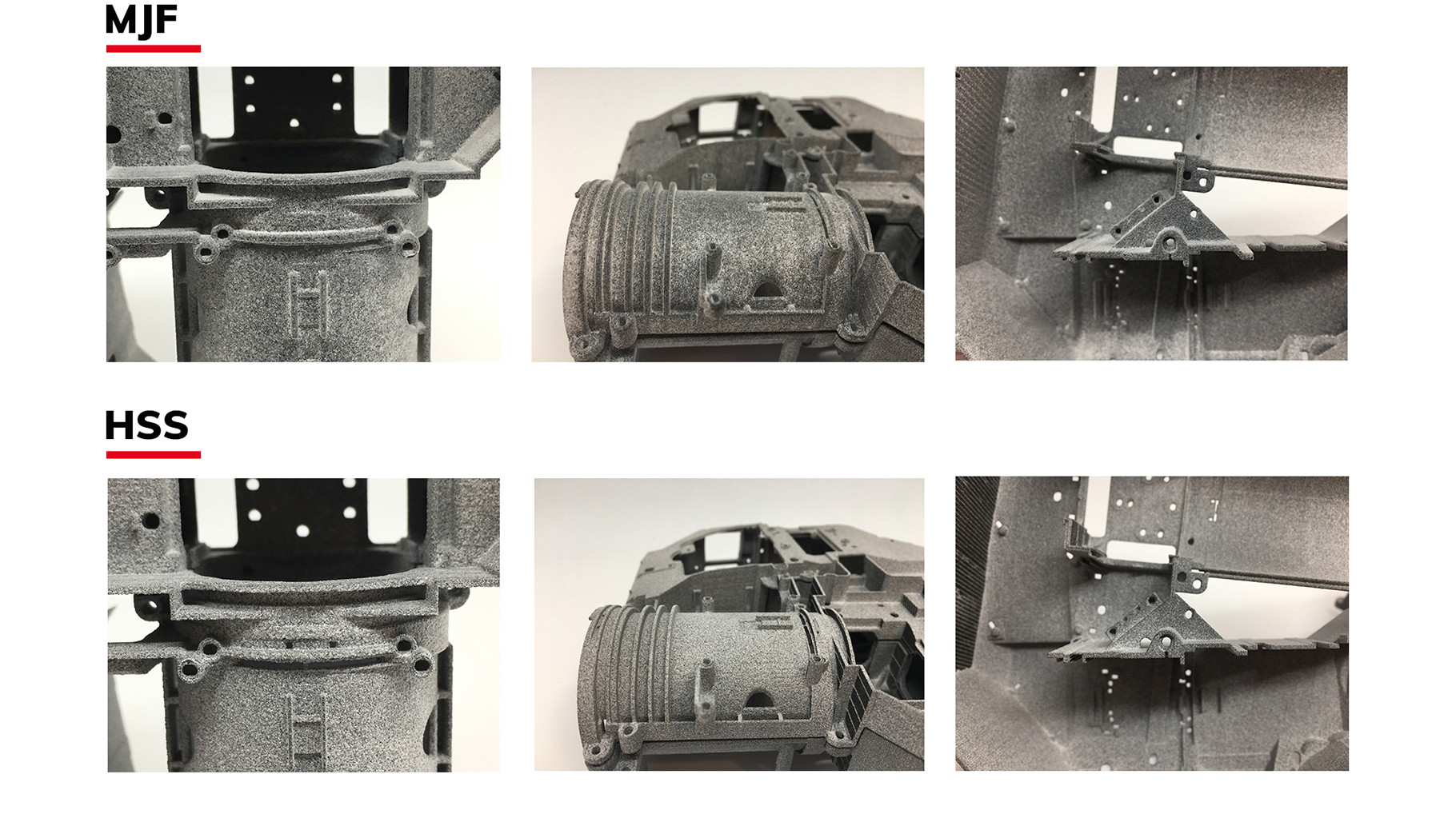

最小層厚度

80 μm

80 μm

精度

±0.3%（下限為±0.3毫米

±0.3%（下限為±0.3毫米）

材料

PA12
TPU
PP
佩巴
伊娃

PA12
PA11
TPA
TPU

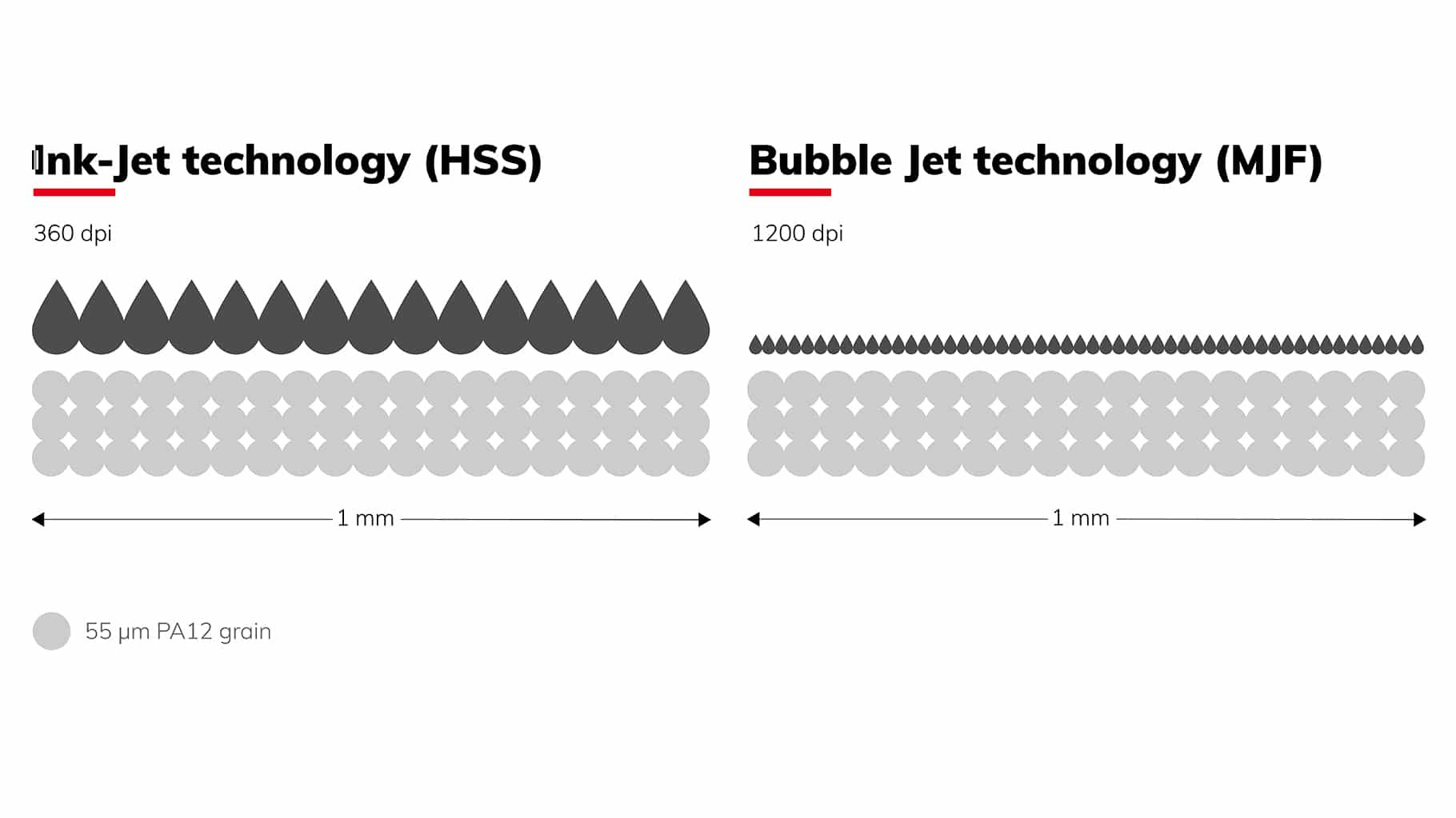

分辨率

360 dpi

1200 dpi

速度

VX200 HSS： 580
厘米/小時
VX1000 HSS： 6，500 厘米/小時

MJF 540/580: 1,817 cm3/h
MJF 540/580： 1，817 厘米/小時
MJF 4200： 4115 厘米/小時
MJF 5200： 5058 厘米/小時

建筑體積

VX200 HSS： 290 x 140 x 180 mm
VX1000 HSS： 1，000 x 540 x 400* mm

MJF 540/580： 322 x 190 x 248 毫米
MJF 4200： 380 x 285 x 380 毫米
MJF 5200： 380 x 294 x 380 毫米

應用領域

材料開發(fā)與研究
原型制作
生產(chǎn)應用
服務中心
制造
注塑公司

原型
服務中心和生產(chǎn)應用。
