3D 打印解開心結 - 現代建筑的結構元素

在韓國首都首爾以南約 25 公里處，正在建設一座新城：光橋。在這座城市的中心矗立著一座購物中心，從外觀上看與其他城市完全不同。 Galleria Gwanggyo 以其現代和非凡的建筑風格，正在成為這座新城的公共生活中心。這在一定程度上要?dú)w功于創新的 3D 打印技術與傳統的熔模鑄造技術（簡稱印刷鑄造）的結合。

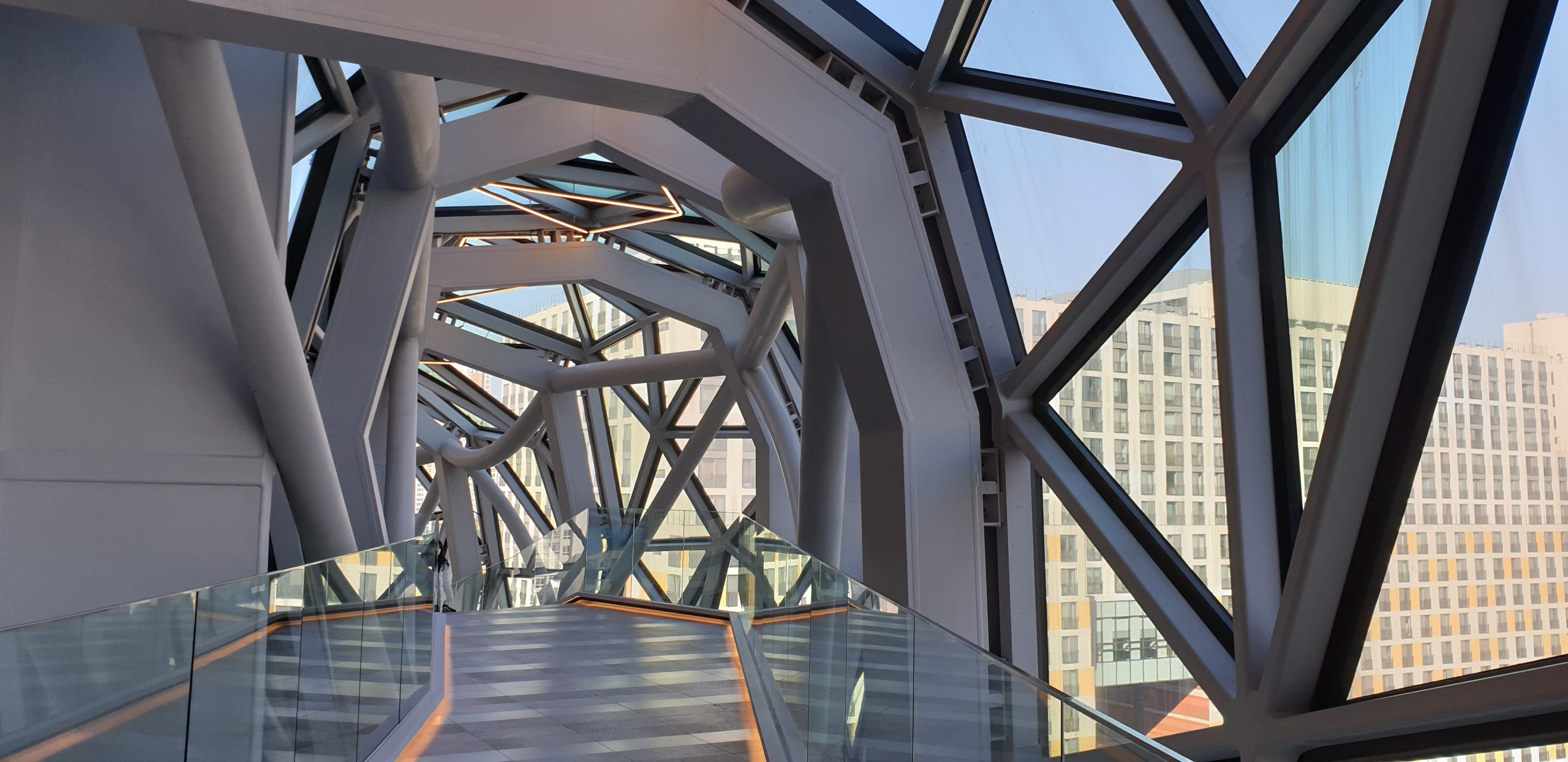

韓國 Galleria 連鎖店的第六家分店采用獨特的石材和玻璃外墻，給 2017 年成立的廣源市市中心留下了深刻印象。該建筑由一家著名的荷蘭建筑工作室開發，其設計靈感來自于城市周邊的自然環境。多面馬賽克石材與復雜的玻璃元素相結合，裝飾了整體外立面，使購物中心無論從外觀還是從內部都給人留下了特別深刻的印象。

個性化： 3D 打印的完美應用

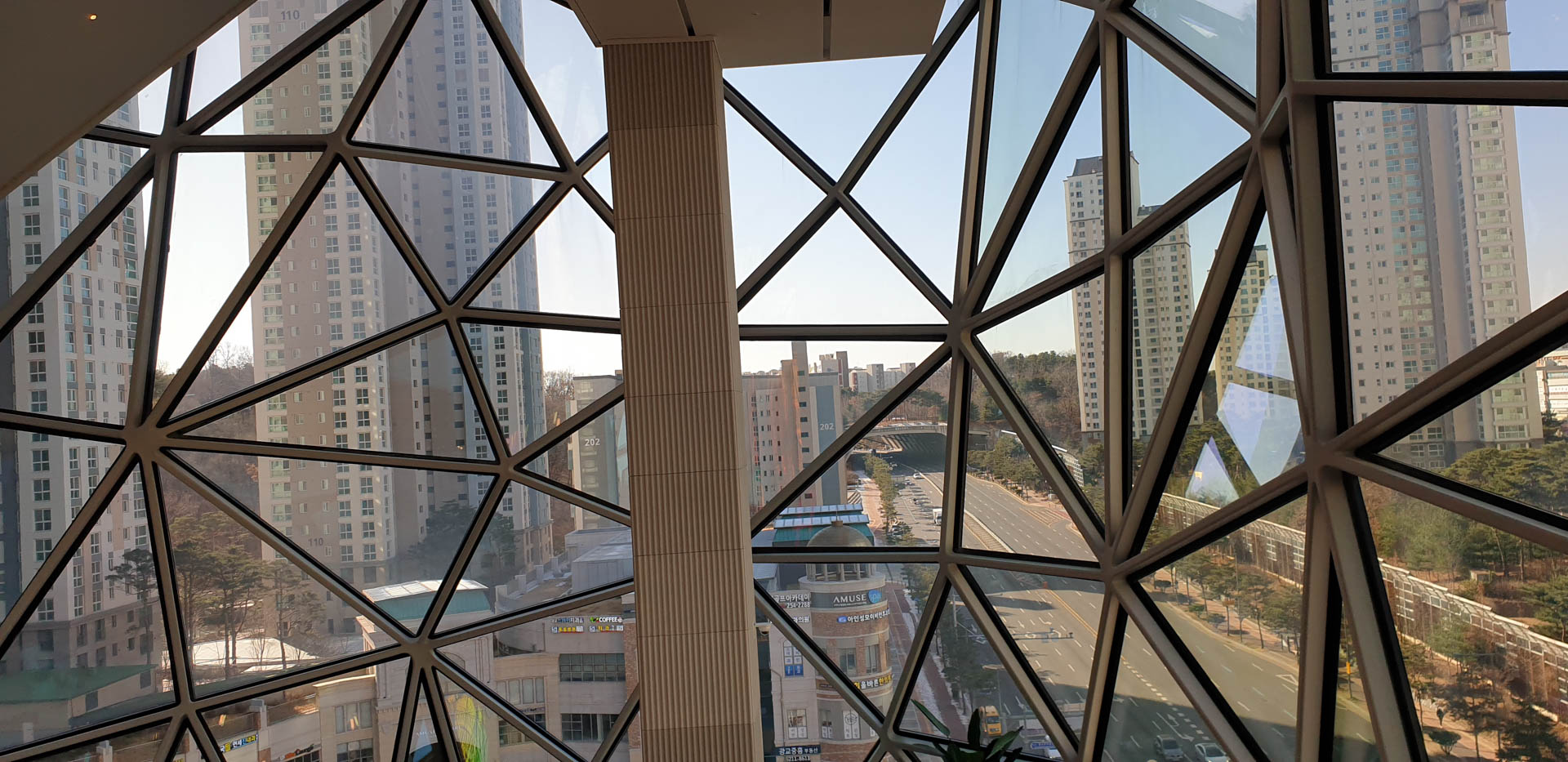

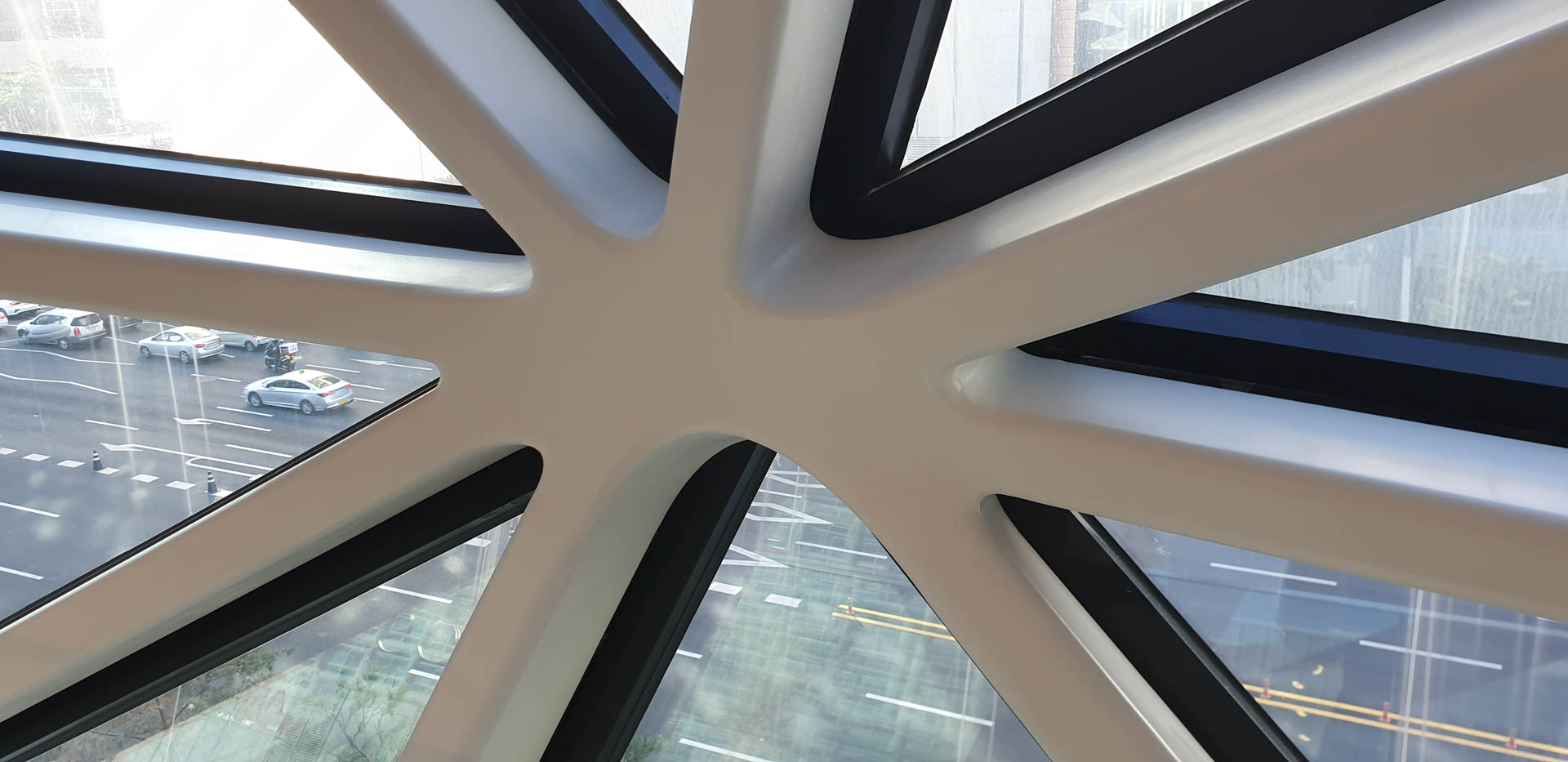

玻璃幕墻由大量的連接節點連接在一起，由于幕墻結構非常復雜，這些連接節點是由許多獨立的部件組成的。盡管它們的功能都是統一的，但沒有兩件是相同的。為了制作包括節點在內的高度復雜的外墻，韓國建筑公司 WITHWORKS 受聘，并決定利用 3D 打印技術制作節點。

由于每個節點的獨特性，建筑師不可能為每個節點制作單獨的工具。這樣做的成本會很高，而且必須遵守嚴格的時間表。解決方案來自 voxeljet 的 3D 打印技術。KTC 是 voxeljet 在韓國的長期合作伙伴，專門從事砂模和熔模鑄造模型的生產。KTC 配備了一臺 VX800 和一臺 VX2000 用于三維打印 PMMA 模型，擁有一次性三維打印大型熔模鑄造模型的技術和能力。

對于 WITHWORKS 而言，這是一個理想的解決方案，既經濟又美觀。他們?cè)?KTC 打印了大約 230 個模型，然后采用傳統的熔模鑄造工藝將其鑄造成結構鋼。在這一工藝中，打印的模型涂上陶瓷熔渣，然后在高壓釜和熔爐中燒成。模型熔化后無殘留，而陶瓷則在模型周?chē)不ＪＯ碌木褪且粋€(gè)空心模具，然后將熔化的金屬倒入其中。

3D 打印技術如何帶來改變

給建筑師留下深刻印象的不僅是快速的交貨時間和與傳統工具制造相比顯著降低的成本，還有模型和相應鋼制部件出色的表面質量。

借助現代 CAD 和鑄造模擬軟件，在進行熔模鑄造之前就能確保 3D 打印和鑄造都能順利實現。這就將廢品率降到了最低，并淘汰了重復生產。這對如期完成任務是一大優勢。此外，還可以避免任何后處理措施，如焊接或打磨光滑表面。

結果不言而喻。如今，Galleria 已成為光谷公共生活的中心焦點。這座建筑杰作從外到內都給人留下了深刻印象，并再次展示了當今建筑師在三維打印技術的幫助下所能實現的一切。復雜性和個性化不再重要，創造性思維和設計不再受限，通過增材制造實現的免工具施工在創紀錄的時間內取得了成果。在 4 個月內，所有 230 個連接節點都可以打印、鑄造和安裝。四年前，這座城市才剛剛破土動工，難怪它已經擁有 300 多萬居民。
