3D打印和砂型鑄造如何影響現代零部件生產

英國鑄造廠Boro Foundry Ltd.使用3D打印的砂模來生產備件。對于一個歷史悠久的蒸汽機車，Boro根據20世紀50年代的原始工程圖紙制造了一個新的過熱器頭。通過使用3D砂型打印，鑄造廠能夠比傳統制造節省2/3的成本，并將模具包的組裝時間從超過14小時減少到僅3.5小時。像這樣的項目令人印象深刻地展示了增材制造為備件生產提供的優勢–在經濟上和建設性方面。

蒸汽機是工業化的第一個重要里程碑。然而，在這方面，蒸汽機車至少具有同樣的象征意義。第一次有可能在不使用馬匹的情況下長距離運輸人員和貨物。今天，這些曾經的工業化推動者中的許多人仍在英國工作，不時出現在國家的主干線上，也經常在私人遺產鐵路上使用。

過時的、昂貴的和低效的

位于英國的Tyseley機車廠是一家專門修復和維護歷史蒸汽機車的中心。2022年初，華威大學的WMG小組建議Tyseley機車廠考慮使用印刷模具，因此委托Boro鑄造廠為他們的一臺蒸汽機車制造一個新的過熱器頭。Sam Edwards是Boro鑄造廠的銷售和業務發展總監，并在鑄造廠方面領導該項目。

過熱器在蒸汽機車的運行中起著關鍵作用。它們用于加熱從鍋爐輸送到汽缸的蒸汽，使其溫度遠遠高于蒸汽的飽和溫度。

Sam Edwards, Director Sales and Business Development ManagerBoro Foundry

在這種情況下，鍋爐產生的蒸汽溫度為202°C，而過熱器可以將溫度提高到340°C，從而增加了蒸汽中的能量（熱焓），可以有效的提高發動機氣缸內的功。此外，過熱可以最大限度地減少蒸汽在汽缸中膨脹時發生的冷凝現象，從而減少因冷凝水過多而造成的損失。

"精度和質量顯然是這個項目的重點；畢竟，舊的部件完美地工作了幾十年，直到它不再適合使用。" Edwards說。"然而，盡管過熱器在機車行業已經使用了幾十年，但原來的制造工藝已經過時，成本高，效率低"。

Sam Edwards, Director Sales and Business Development ManagerBoro Foundry

3D打印確定了方向

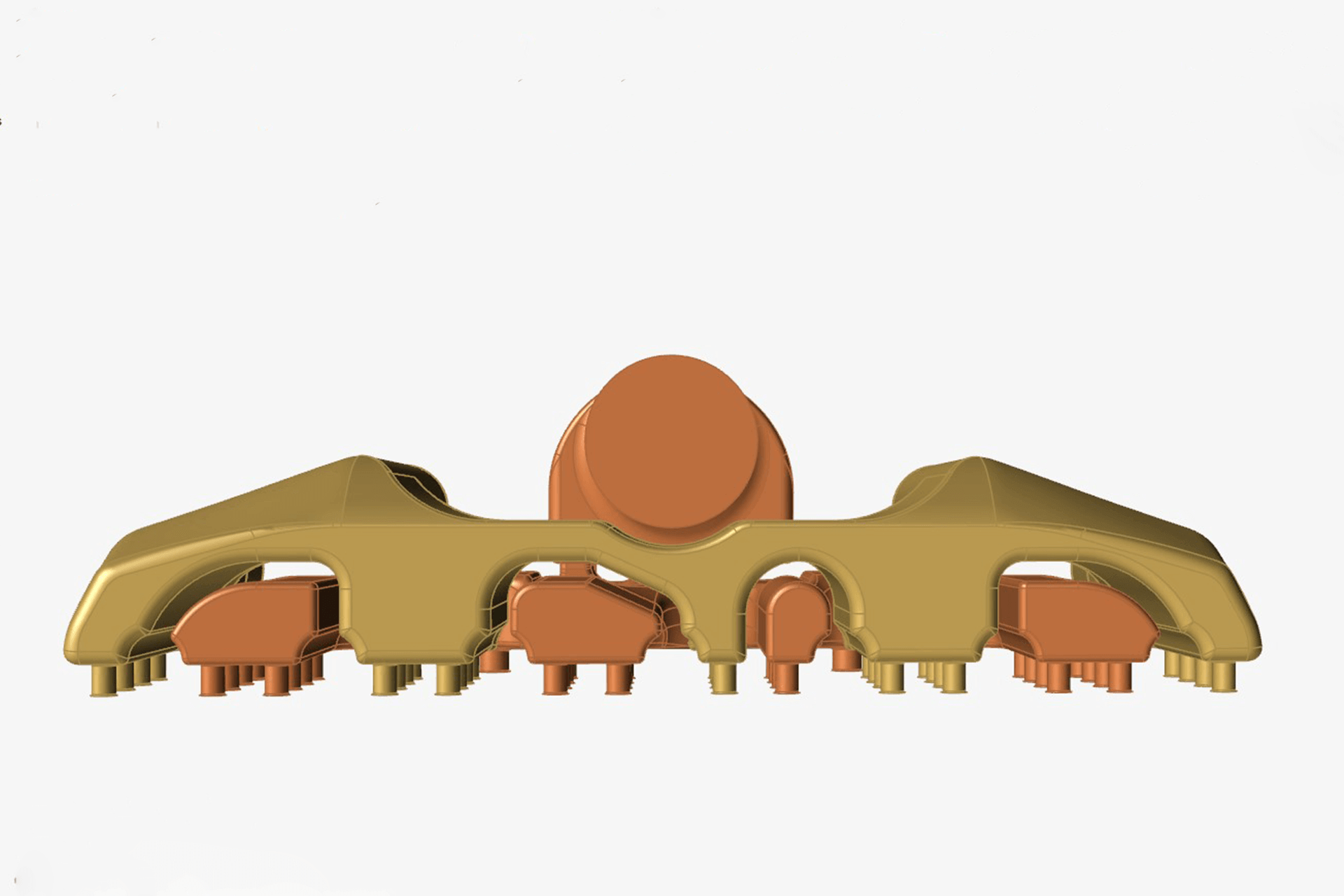

這是因?yàn)樵嫌性S多孔（共56個），蒸汽在運行過程中要通過這些孔。這些孔使鑄造過程大大復雜化。最大的挑戰是芯子，它被插入模具中，將空腔或孔洞整合到鑄件中。最初，芯子是由夾子、螺栓和使用芯子塞來支撐的，以便在鑄造過程中保持其靜態位置。然而，在鑄造過程中，芯子移動的風險和可能性是很大的。不均勻的厚壁和薄壁部分以及額外的下游加工將是結果。對原始部件的檢查得出結論，這可能是局部變薄的原因，導致原始集管被停止使用。

"傳統制造的模具包的報價，包括圖案制作，將收取高達34,000英鎊。除此之外，我們估計組裝模具需要大約14個小時，"Edwards說。"所有這些，再加上零件最終會有缺陷的風險，或者在最壞的情況下，完全無法使用，促使我們尋找替代的制造解決方案。我們?cè)趘oxeljet的3D沙盤打印中找到了它"。Ed-wards解釋說。

Sam Edwards, Director Sales and Business Development ManagerBoro Foundry

面向未來，具有成本效益和創新性

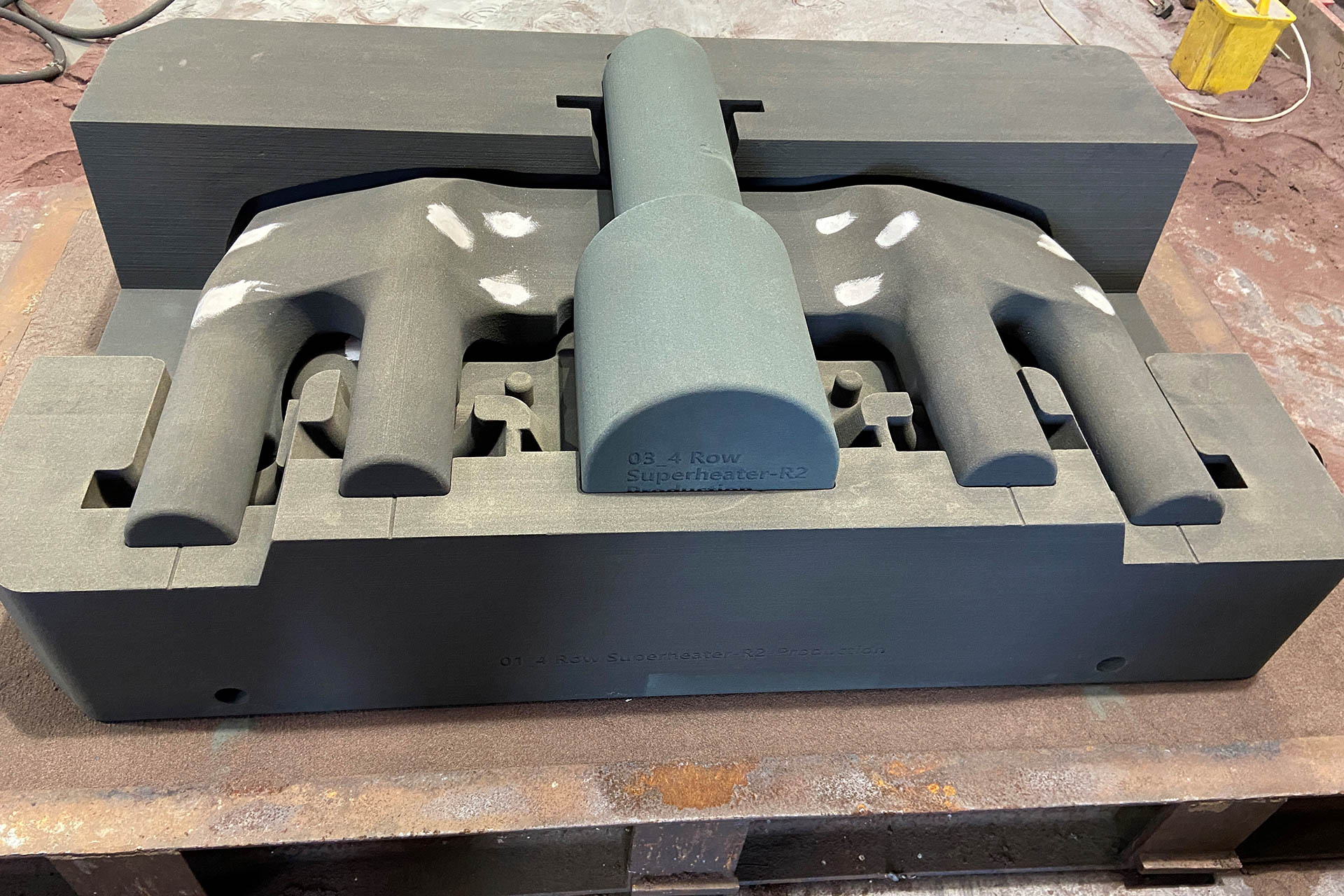

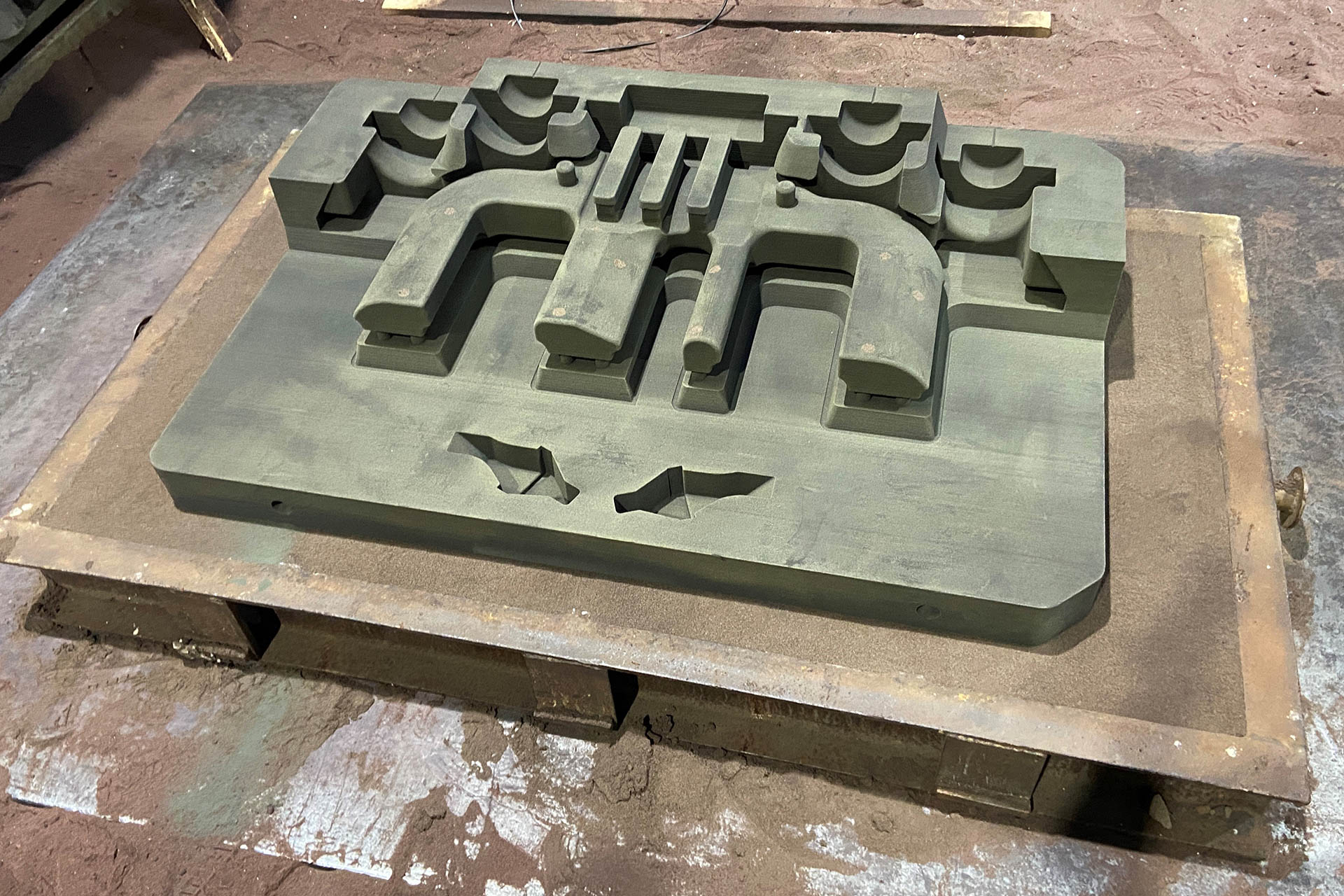

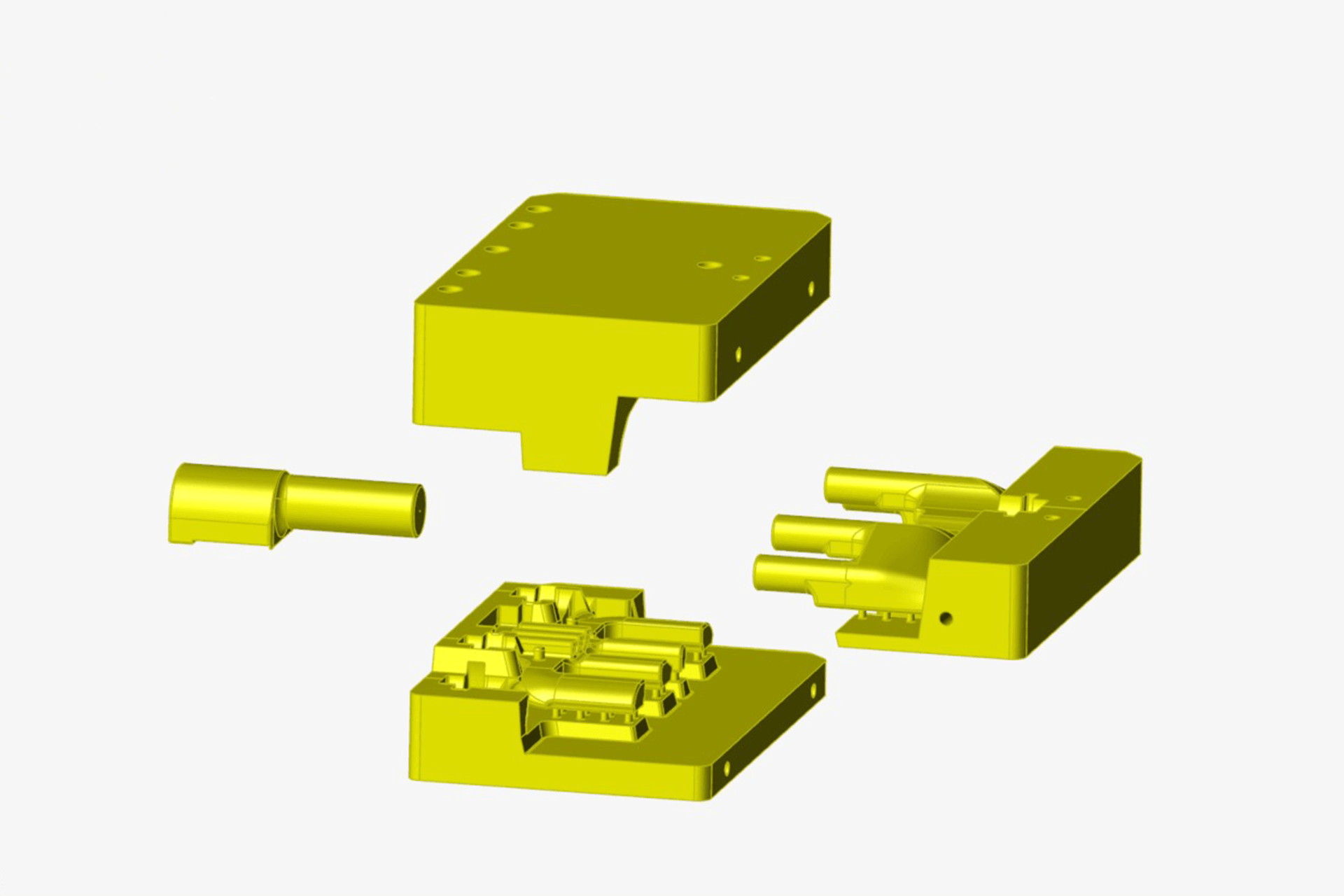

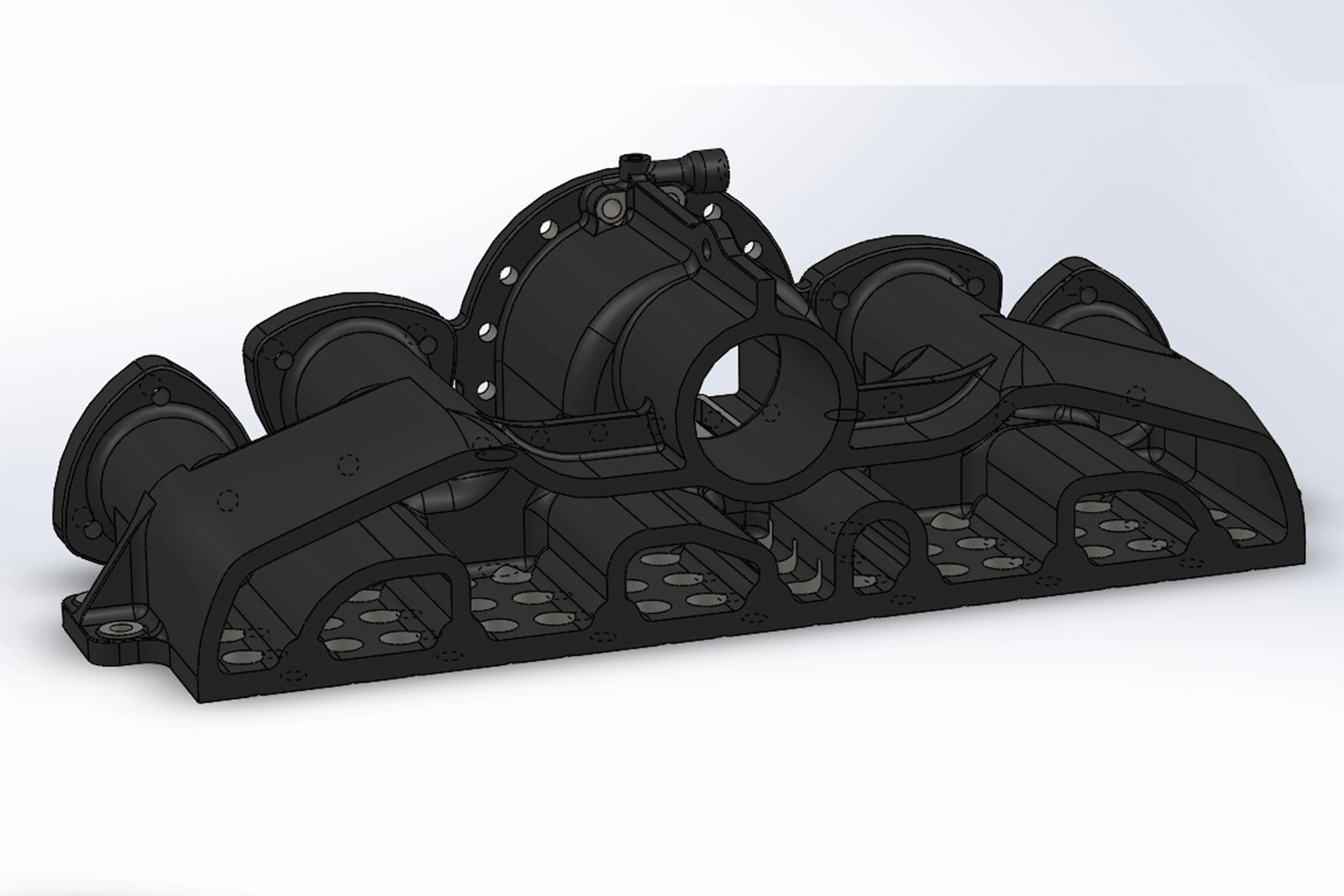

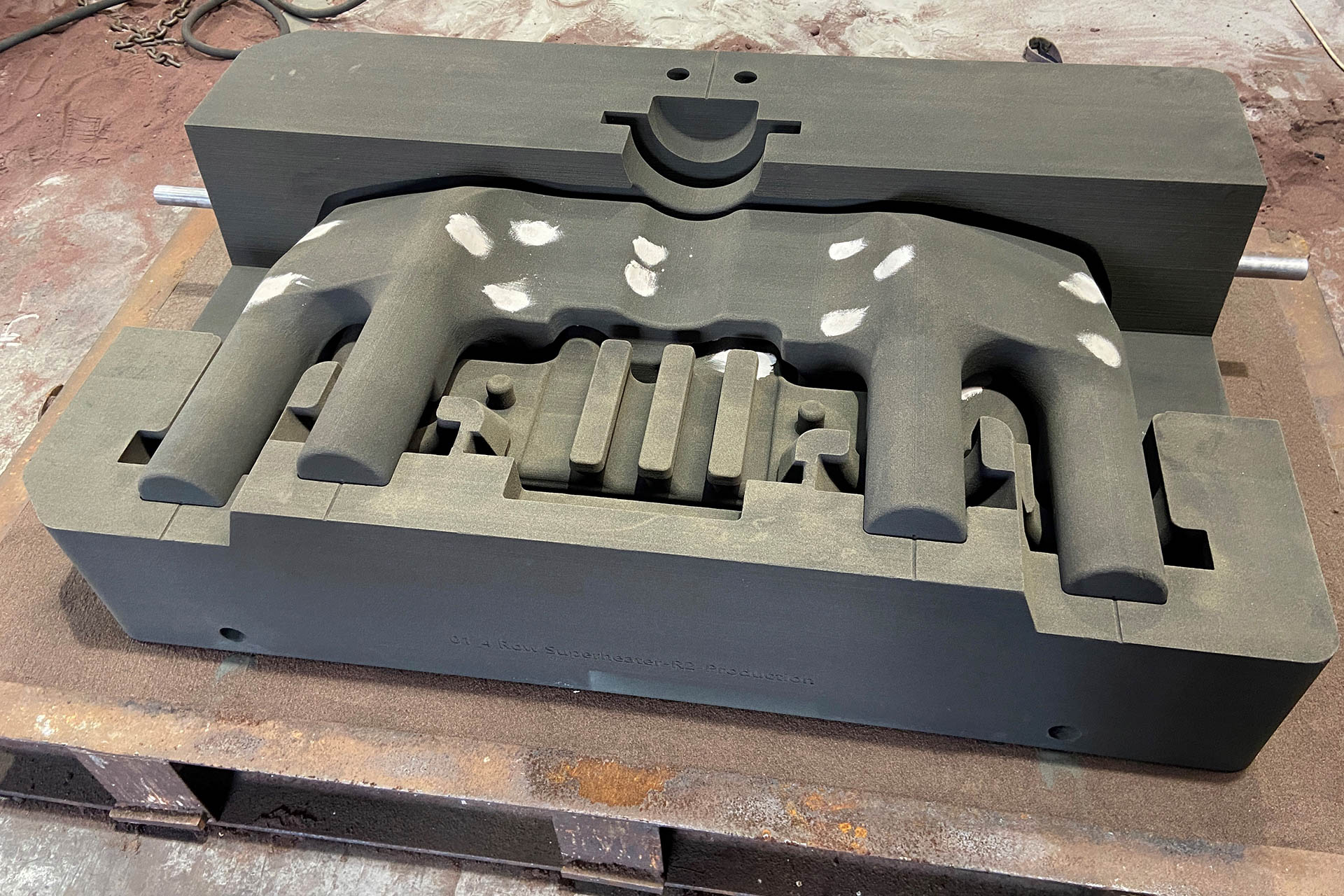

原來的設計圖紙已經沒有了，所以不得不由Tyseley的工程師Bob Manley重新繪制。然后由斯塔福德路設計公司的Elliot Powick將該圖紙轉換成3D模型，并對3D打印進行了優化。Boro鑄造廠與工程公司Cerve Ltd.一起開發了一套模具，其中只包括三個模具部件和一個模芯。這些模具是在慕尼黑附近的voxeljet按需打印中心生產的。

為此而采用的技術是粘結劑噴射3D打印技術。與大多數增材制造工藝一樣，Binder Jetting也是基于數字CAD文件。這些文件被打印軟件切割成薄如蟬翼的層，每層代表物體的一個橫截面。然后打印過程開始。重涂機在一個建筑平臺上涂抹一層微米級的待打印粉末材料，在這種情況下是硅砂（平均粒徑：140微米）。然后，打印頭在構建區域上移動，有選擇地將粘合劑涂在代表待打印物體橫截面的區域上?，F(xiàn)在，構建平臺下降了整整一層厚度，再涂抹器又涂抹了一層新的沙子，打印頭又選擇性地將其粘合。這些過程步驟不斷重復，直到物體被完全打印出來，可以從盒子里拆開。

"愛德華茲總結說："一個具有真正附加值的特別令人高興的結果是，所有的56號井都是自由的，消除了后續鉆孔的需要，最終再次節省了時間和金錢。"創新是這里成功的關鍵。三維建模、鑄造模擬和三維沙盤打印的使用大大改善了整體質量、時間和成本。通過應用這些新技術，我們?nèi)〉昧藟旱剐缘某晒?。?dāng)涉及到制造像這個過熱器集管這樣的項目時，這為更好的未來鋪平了道路，并提供了進展到更大和更復雜的此類應用的鑄件的前景。"

Sam Edwards, Director Sales and Business Development ManagerBoro Foundry

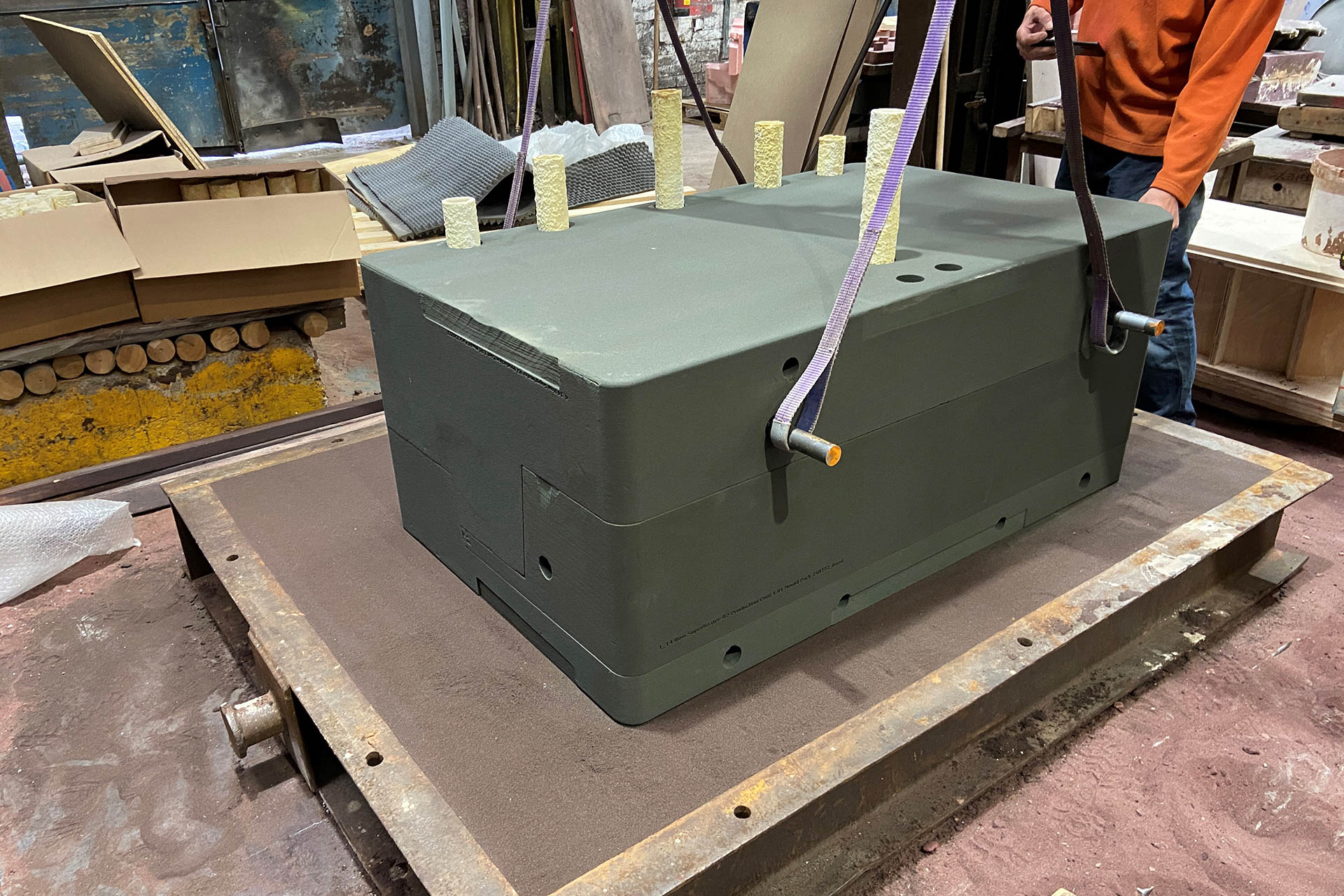

由于采用了3D砂打印技術，Boro能夠?qū)⒛＞叩慕M裝時間減少到3.5小時，總成本僅有傳統模具和圖案制作報價的三分之一多。

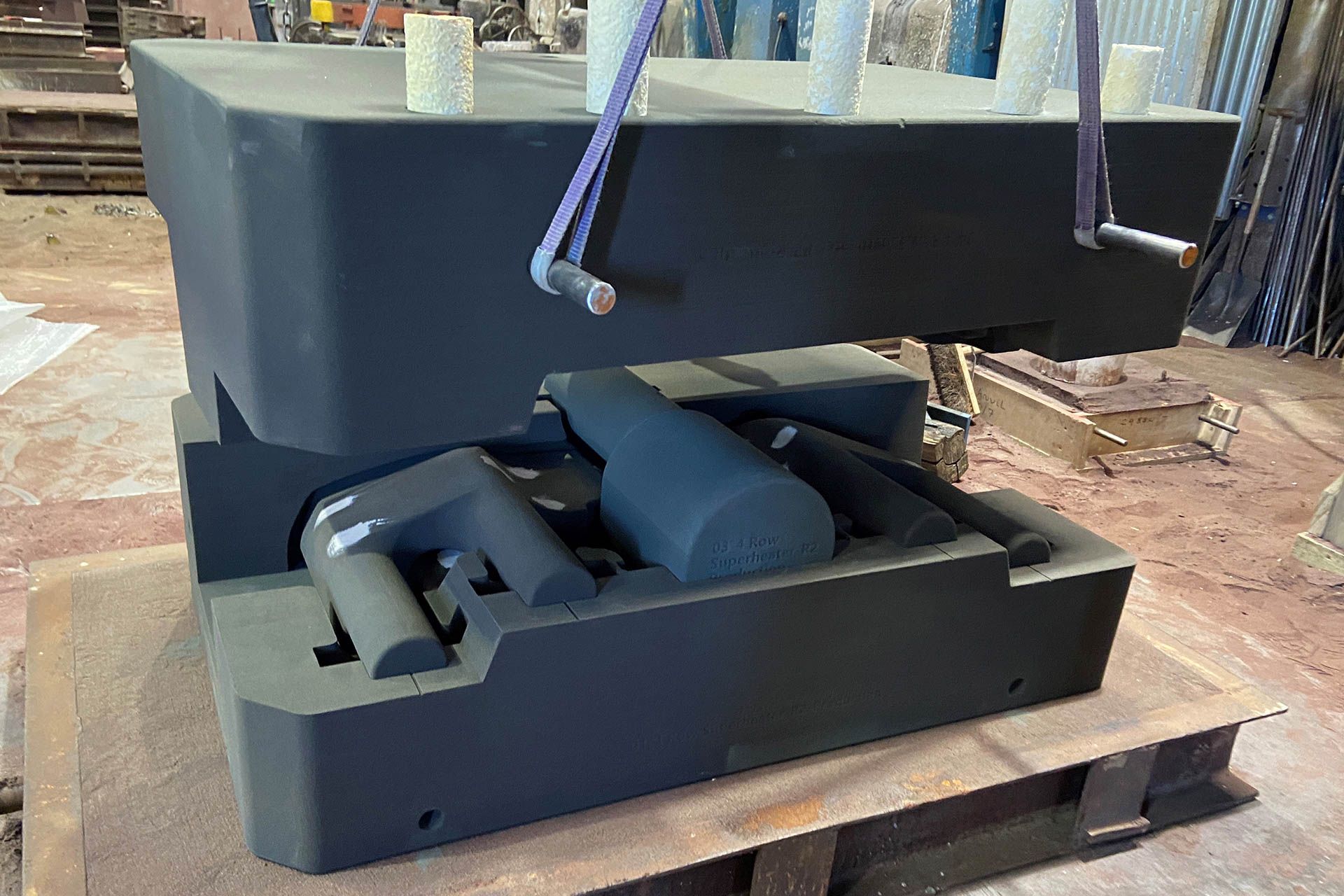

與原始零件不同，Boro還決定打印包括零件底部的56個孔的模具。雖然3D打印的模具也有因鑄造壓力而導致芯子斷裂和浮起的風險，但Boro通過將螺栓連接的凹槽直接整合到CAD文件和打印的模具中，從而能夠使用螺栓將芯子和模具固定在一起。

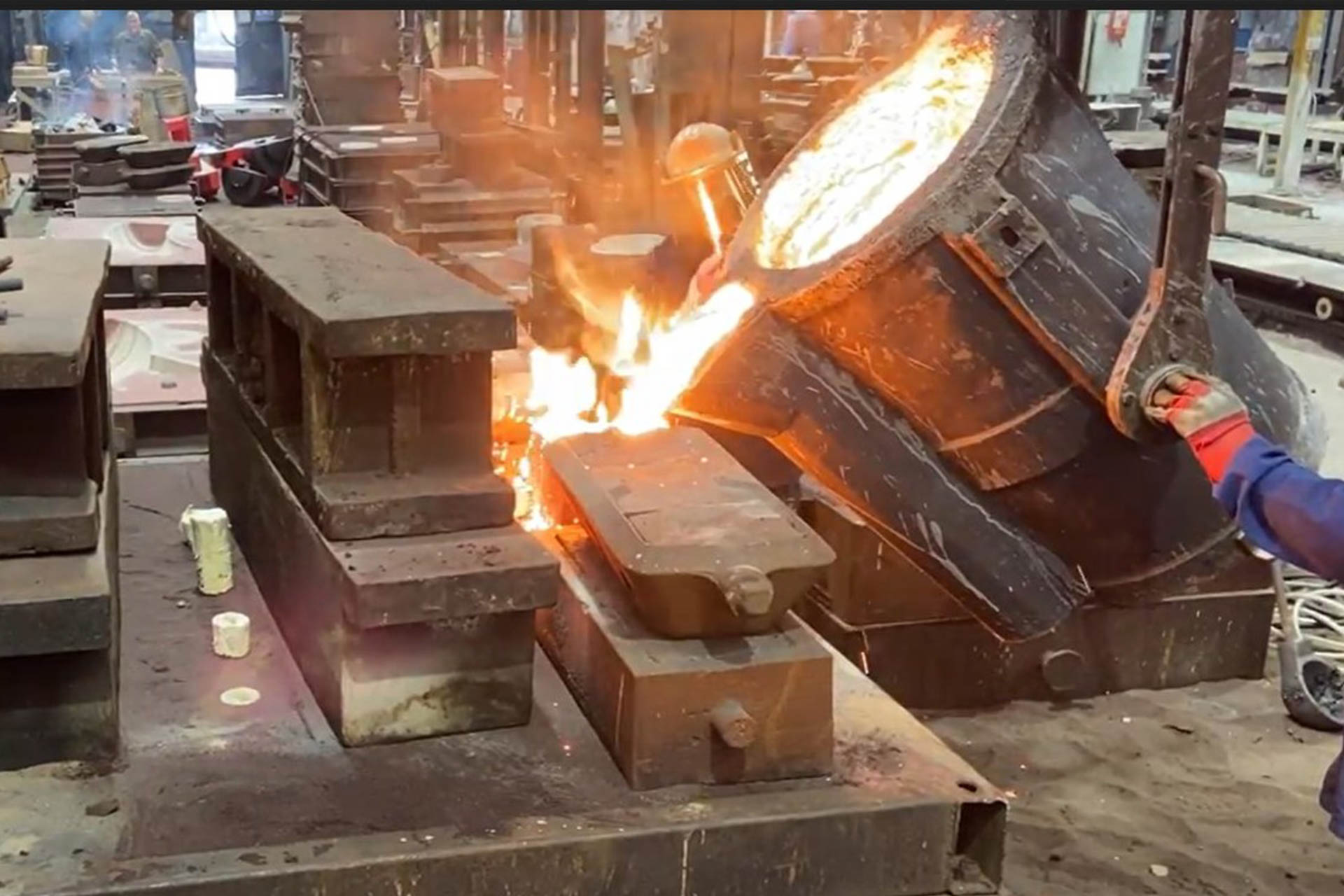

在實際澆注之前，Boro模擬了澆注過程，以設計一個閘門系統，減少澆注壓力和相關的巖心侵蝕或移動的風險。此外，模擬有助于預測鑄造過程中的氣體涌動，并減少氣體夾帶的風險。Boro隨后在大約1330℃的溫度下鑄造了大約550公斤的鐵水。Tyseley機車廠的新過熱器尺寸為1300mm x 600mm x 400mm，重量為406公斤。
